КСО-ВСНЗПКс
Кабель связи оптический с несущим силовым элементом (стальной канат) — для подвеса на опорах линий связи и линий электропередачи. Сечение в форме цифры «8».
Подвес на опорах
Стойкость к УФВыберите по растягивающему усилию

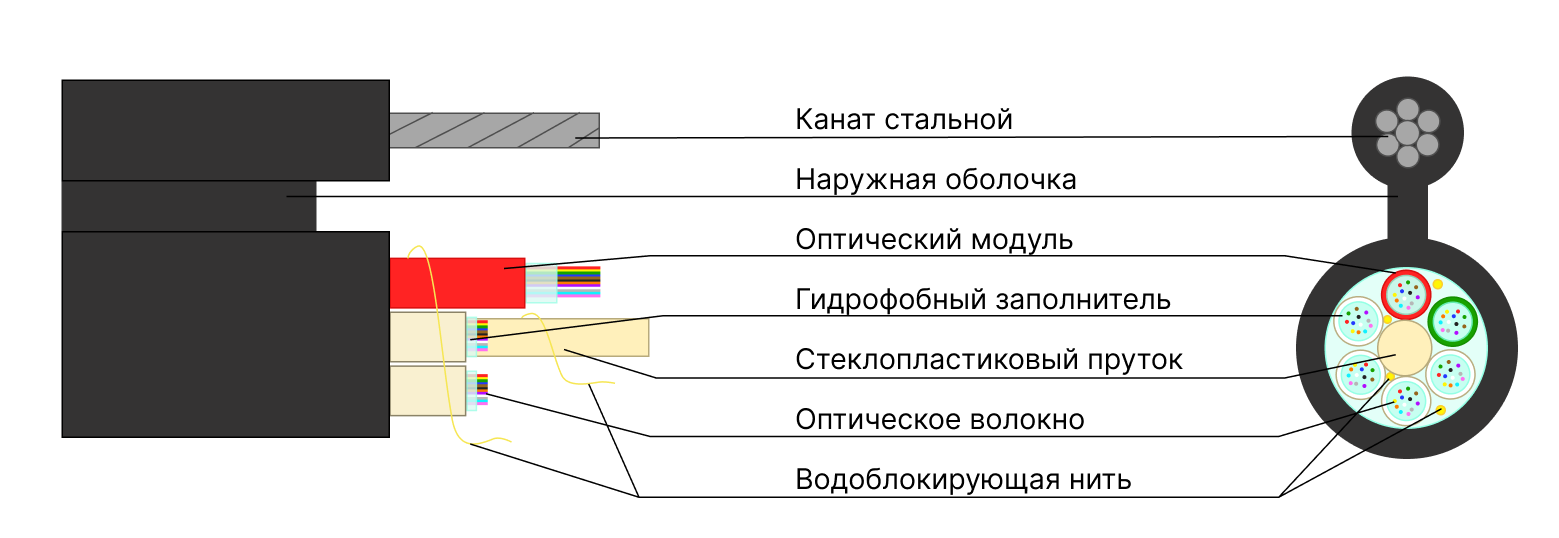

Конструкция
Кабель с центральным оптическим модулем (ЦОМ) из ПБТ, содержащим от 1 до 48 свободно уложенных оптических волокон, либо модульной конструкции (ВСНЗПКс). Свободное пространство ЦОМ заполнено гидрофобным заполнителем. На ЦОМ и на несущий силовой элемент — стальной канат — накладывается наружная оболочка из полиэтилена. Оболочки кабеля и каната соединены перемычкой, образуя сечение «8».
Расцветка оптических волокон
Механические характеристики
| Растягивающая нагрузка | 4.0–9.0 кН |
| Раздавливающая нагрузка | не менее 0,3 кН/см |
| Ударная энергия | 5 Дж |
| Динамические изгибы | 25 циклов на угол ±90° |
| Осевые закручивания | 5 циклов на ±360° на длине 2 м |
| Статический изгиб | 20×D |
| Каплепадение заполнителя | отсутствует при +70 °C |
| Рабочий диапазон температур | от −60 до +70 °C |
| Минимальный радиус изгиба | 20×D |
| Срок службы | не менее 25 лет |
Параметры оптического волокна
| Тип волокна | Е — одномодовое стандартное |
| Стандарт | ITU-T G.652.D |
| Диаметр оболочки | 125 ± 0,7 мкм |
| Диаметр защитного покрытия | 242 ± 0,7 мкм |
| Затухание на 1310 нм | не более 0,36 дБ/км |
| Затухание на 1550 нм | не более 0,22 дБ/км |
Расшифровка маркировки
КСО-ВСЦЗПКс-1×n Е-X: В — воздушная прокладка, Кс — внешний несущий силовой элемент (стальной канат), Ц — центральный оптический модуль, З — гидрофобное заполнение, П — полиэтиленовая оболочка.
Исполнения и параметры (43 позиций)
| Марка / SKU | Конструкция | Форма | Усилие, кН | Волокон | Диаметр/размер, мм | Вес, кг/км |
|---|
Купить КСО-ВСНЗПКс в Казахстане
Купить оптический кабель КСО-ВСНЗПКс в Алматы и по всему Казахстану можно напрямую от завода «Минсккабель» — через официальное представительство ТОО «ОптиКабель». КСО-ВСНЗПКс — это подвесной кабель тип «8» на тросу (модульная конструкция). Кабель связи оптический с несущим силовым элементом (стальной канат) — для подвеса на опорах линий связи и линий электропередачи. Сечение в форме цифры «8». Мы поставляем КСО-ВСНЗПКс со склада в Алматы и под заказ, помогаем подобрать растягивающее усилие (4.0–9.0 кН) и количество оптических волокон (4–144), рассчитываем цену и сроки доставки по Казахстану и странам Центральной Азии.
