КСО-ВСНЗПАр
Кабель связи оптический самонесущий — для подвеса на опорах линий связи, линий электропередачи и контактной сети электрифицированных железных дорог.
Подвес на опорах
Стойкость к УФВыберите по растягивающему усилию

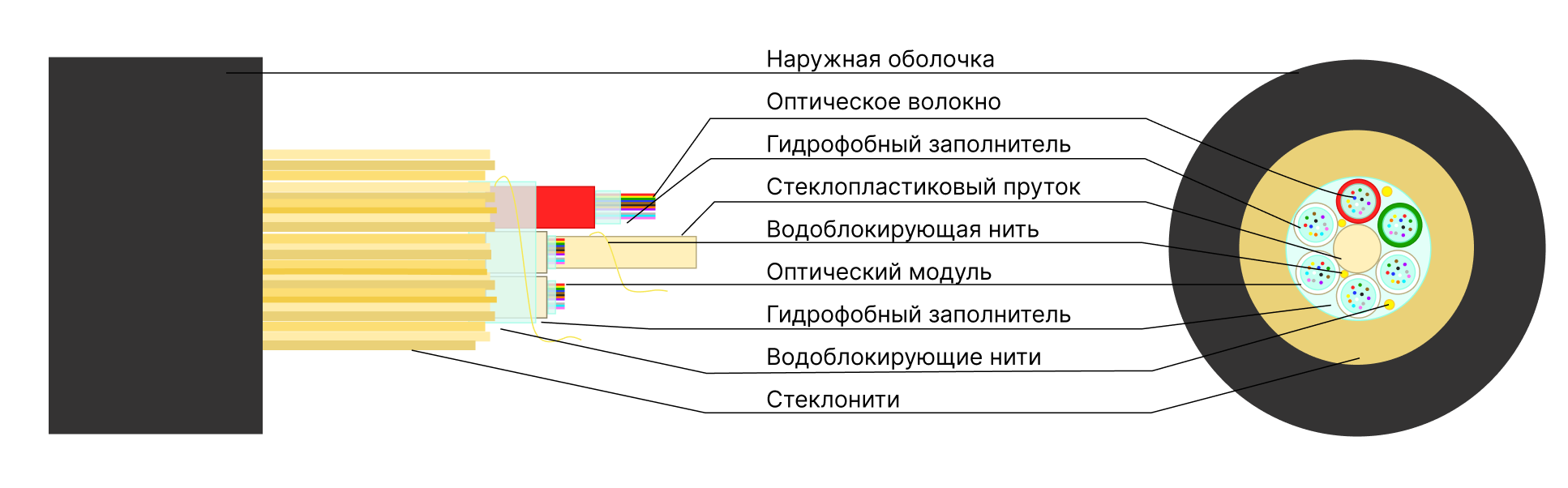

Конструкция
Кабель модульной конструкции с центральным силовым элементом из стеклопластикового прутка, вокруг которого скручены оптические модули (ОМ) от 1 до 12 со свободно уложенными оптическими волокнами (ОВ) от 2 до 24. Каждое волокно имеет индивидуальную акриловую оболочку и расцветку. Свободное пространство в ОМ заполнено внутримодульным гидрофобным заполнителем. На сердечник наложен периферийный силовой элемент — стеклонити (либо арамидные нити) для достижения нужного растягивающего усилия. Гидроизоляцию обеспечивают водоблокирующие нити. Наружная оболочка — из полиэтилена средней или высокой плотности.
Расцветка оптических волокон
Механические характеристики
| Растягивающая нагрузка | 4.0–25.0 кН |
| Раздавливающая нагрузка | не менее 0,3 кН/см |
| Ударная энергия | 5 Дж |
| Динамические изгибы | 25 циклов на угол ±90° |
| Осевые закручивания | 5 циклов на ±360° на длине 2 м |
| Статический изгиб | 20×D |
| Каплепадение заполнителя | отсутствует при +70 °C |
| Рабочий диапазон температур | от −60 до +70 °C |
| Минимальный радиус изгиба | 20×D |
| Срок службы | не менее 25 лет |
Параметры оптического волокна
| Тип волокна | Е — одномодовое стандартное |
| Стандарт | ITU-T G.652.D |
| Диаметр оболочки | 125 ± 0,7 мкм |
| Диаметр защитного покрытия | 242 ± 0,7 мкм |
| Затухание на 1310 нм | не более 0,36 дБ/км |
| Затухание на 1550 нм | не более 0,22 дБ/км |
Расшифровка маркировки
КСО-ВСНЗПАр-N×n Е-X: В — воздушная (подвесная) прокладка, С — ОВ со сплошной оболочкой, Н — неметаллический силовой элемент, З — гидрофобное заполнение, П — полиэтиленовая оболочка, Ар — обмотка из упрочняющих нитей, X — растягивающее усилие, кН.
Исполнения и параметры (221 позиций)
| Марка / SKU | Конструкция | Форма | Усилие, кН | Волокон | Диаметр/размер, мм | Вес, кг/км |
|---|
Купить КСО-ВСНЗПАр в Казахстане
Купить оптический кабель КСО-ВСНЗПАр в Алматы и по всему Казахстану можно напрямую от завода «Минсккабель» — через официальное представительство ТОО «ОптиКабель». КСО-ВСНЗПАр — это самонесущий диэлектрический кабель (модульная конструкция). Кабель связи оптический самонесущий — для подвеса на опорах линий связи, линий электропередачи и контактной сети электрифицированных железных дорог. Мы поставляем КСО-ВСНЗПАр со склада в Алматы и под заказ, помогаем подобрать растягивающее усилие (4.0–25.0 кН) и количество оптических волокон (4–144), рассчитываем цену и сроки доставки по Казахстану и странам Центральной Азии.
